PowerBook G4 Aluminum 17" 1,67 GHz (High-Res) vorderen Display-Rand ersetzen

Drücke mit den Daumen die beiden Akku-Haltenasen vom Akku weg.

Der Akku sollte weit genug herausspringen, sodass du ihn zu dir drehen und aus dem unteren Gehäuseteil herausheben kannst.

Entferne die drei 2,3 mm Kreuzschlitzschrauben, mit denen die Speicher-Abdeckung am unteren Gehäuse befestigt ist.

Hebe die Abdeckung für den Arbeitsspeicher leicht an und ziehe sie zu dir heran, um sie vom unteren Gehäuse zu entfernen.

Entferne die folgenden zehn Schrauben:

Zwei 14,7 mm Pass-Schulterschrauben mit Kreuzschlitz.

Drei 12,3 mm Kreuzschlitzschrauben.

Eine 3,8 mm Torx-Schraube T8.

Eine 6,8 mm Torx-Schraube T8.

Drei 1,3 mm Kreuzschlitzschrauben.

Verwende deine Fingernägel, um die Arretierung des ZIF-Kabels vom Anschluss wegzudrücken. (Bewege die beiden braunen Teile 1 mm nach unten)

Schiebe das Trackpad-Flachbandkabel mit der Spitze eines Spudgers aus dem Anschluss.

Entferne die vier 3,4 mm Kreuzschlitzschrauben von der PC-Kartenseite des PowerBook.

Entferne die vier 3,4 mm Kreuzschlitzschrauben von der Seite des DVI-Steckers am PowerBook.

Drücke den Entriegelungsknopf für das Display und öffne es.

Hebe das obere Gehäuse nahe am Display gerade vom unteren Gehäuse ab und achte dabei darauf, keine Kabel einzuklemmen.

Falls erforderlich, ziehe den Aluminium-Klebestreifen ab, der das Modem-Kabel bedeckt.

Hebele den Modemkabel-Stecker mit dem flachen Ende eines Spudgers vom Modem an.

Trenne das RJ-11-Kabel vom Modem.

Entferne die zwei Muttern, die das Modem am PC-Kartengehäuse sichern, mit einer 4-mm-Stecknuss.

Hebe das Modem gerade von den Bolzen des PC-Kartenkäfigs ab.

Hebe den Stecker des Festplattenkabels mit dem flachen Ende eines Spudgers vom Logic Board an.

Biege das Festplattenkabel vom PC-Kartengehäuse weg, um Platz für den Ausbau zu schaffen.

Hebele den PC-Karten-Käfig-Stecker mit dem flachen Ende eines Spudgers vom Logic Board hoch.

Verwende die Spitze eines Spudgers, um den kleinen Kupferbandstreifen von der Kante des PC-Kartenkäfigs nahe der Seite des unteren Gehäuses abzuziehen.

Entferne die vier Kreuzschlitzschrauben (2 x 4 mm und 2 x 6,8 mm), mit denen der PC-Card-Käfig am unteren Gehäuse befestigt ist.

Hebe den PC-Kartenkäfig am Mittelteil an und manövriere ihn aus dem unteren Gehäuse heraus.

Hebele den Stecker des Flachbandkabels mit dem flachen Ende eines Spudgers von der AirPort/Bluetooth-Platine an.

Entferne die einzelne 2,1 mm Kreuzschlitzschraube, die die AirPort/Bluetooth-Halterung am unteren Gehäuse sichert.

Heble die AirPort/Bluetooth-Karte mit dem flachen Ende eines Spudgers von dem Klebstoff ab, mit dem sie am unteren Gehäuse befestigt ist.

Entferne bei Bedarf das Klebeband und den EMI-Schaumstoff, der die AirPort-/Bluetooth-Antennen abdeckt.

Hebele beide Antennen-Stecker mit dem flachen Ende eines Spudgers von der AirPort/Bluetooth-Platine an.

Zieh das Displaykabel vom Anschluss weg, um es vom Logic Board zu trennen.

Falls erforderlich, entferne das kleine Stück Schaumstoffklebeband von der Seite des linken Lautsprechers mit der Spitze eines Spudgers.

Trenne das Inverter-Kabel vom Logic Board.

Führe beide AirPort-/Bluetooth-Antennen sowie das Inverter-Kabel unter dem Flachbandkabel der DC-In-Platine hervor.

Entferne vier Torx-Schrauben (T6) vom linken Displayscharnier. Dabei handelt es sich um 2- 8 mm, 1 -10 mm und eine 6 mm Schraube, von links nach rechts gezählt.

Entferne die vier T6 Torx-Schrauben vom rechten Display-Scharnier. Von rechts nach links: 2 – 8 mm, 1 – 10 mm und 1 – 6 mm.

Halte das Display mit einer Hand fest und entferne die eine verbleibende 10 mm T6 Torx-Schraube von jeder Display-Halterung (insgesamt zwei Schrauben).

Hebe das Display gerade vom unteren Gehäuse ab und achte dabei auf eventuelle Kabel, die sich verfangen könnten.

Eine kleine Halterung (in Rot dargestellt) in der Nähe beider Seiten der Scharnier-Abdeckung kann sich frei um das Display-Scharnier drehen und muss hinter den Kühlkörper-Rahmen eingeführt werden, damit das Display richtig sitzt.

Bevor du das Display vollständig auf das untere Gehäuse absenkst, drehe die Halterung mit einem Spudger in Richtung der hinteren Kante deines PowerBooks und führe die Halterung zwischen den Kühlkörper-Rahmen und die angrenzende Feder ein. Das zweite Bild zeigt die korrekt installierte Halterung.

Achte beim Entfernen der Display-Schrauben auf die dünne Metallhalterung (in Grün dargestellt) unter den Schrauben an der inneren Display-Halterung.

Die äußere Display-Halterung (in Orange dargestellt) lässt sich einfach auf die spiralförmige Display-Feder schieben. Drücke sie unbedingt fest, bevor du das Display in das untere Gehäuse einbaust.

Entferne die einzelne Kreuzschlitzschraube aus der unteren linken und rechten Ecke des Displays.

Führe das flache Ende eines Spudgers zwischen den vorderen Display-Rand und den Kunststoffrahmen ein, der am hinteren Rand in der Nähe der unteren rechten Ecke des Displays angebracht ist.

Während du den hinteren Display-Rand vorsichtig von der Display-Einheit weghebelst, verwende einen kleinen Schlitz Schraubendreher, um den kleinen Stahlclip, der sich am nächsten zur unteren rechten Ecke des Displays befindet, vom Rand des vorderen Display-Rands wegzuhebeln.

Wiederhole den oben genannten Vorgang, bis du alle Clips entlang der rechten Seite des Displays gelöst hast.

Hebe die gerade gelöste Ecke des hinteren Display-Rands leicht an, um die Clips entlang des Scharniers zu trennen.

Führe das flache Ende eines Spudgers zwischen den hinteren Display-Rand und den Kunststoffrahmen des vorderen Display-Rands nahe der unteren linken Ecke des Displays ein.

Hebele den hinteren Display-Rand vorsichtig vom vorderen Display-Rand weg, um einen Metallclip zu lösen.

Wiederhole den vorherigen Vorgang, um die Clips entlang der linken Seite des hinteren Display-Rands zu lösen.

Hebe den unteren Rand des hinteren Display-Rands leicht an und schiebe ihn in Richtung der oberen Displaykante, um die Clips entlang der oberen Kante des hinteren Display-Rands zu lösen.

Entferne den hinteren Display-Rand und lege ihn beiseite.

Heble das Display-Inverterboard mit der Spitze eines Spudgers so weit an, dass du es mit den Fingern greifen kannst.

Hebe das Display-Inverterboard ein Stück aus den Scharnieren.

Trenne das Kabel der Hintergrundbeleuchtung von seinem Anschluss am Display-Inverter.

Trenne das Displaykabel vom Anschluss am LCD.

Entferne die vier 3,3 mm Kreuzschlitzschrauben, mit denen die rechte Seite des LCD am vorderen Display-Rand befestigt ist.

Entferne die drei 3,3 mm Kreuzschlitzschrauben entlang der Oberkante des LCDs.

Entferne die vier 3,3 mm Kreuzschlitzschrauben entlang der linken Seite des LCDs.

Stelle das Heißluftgebläse auf eine niedrige Stufe und beginne damit, den vorderen Display-Rand nahe der oberen linken Ecke des Display-Panels zu erwärmen.

Führe ein Kunststoff-Öffnungswerkzeug zwischen den metallenen LCD-Rahmen und den vorderen Rand ein.

Verwende das flache Ende eines Metall-Spudgers, um den Klebstoff, der den metallenen LCD-Rahmen am vorderen Rand sichert, vorsichtig anzuheben. Achte dabei besonders darauf, das LCD-Panel nicht zu zerkratzen.

Während sich der Spudger noch zwischen dem Metall-LCD-Rahmen und dem vorderen Rand befindet, fahre mit der Kante deines Metall-Spudgers am oberen Rand des Displays entlang, um den Displaykleber zu lösen, der die beiden Teile zusammenhält. Erwärme den Bereich, an dem du gerade arbeitest, bei Bedarf mit einem Heißluftgebläse.

Führe den Spudger aus Metall weiter entlang der Kante zwischen dem LCD-Rahmen und der vorderen Abdeckung, bis die rechte, untere und linke Seite des LCD-Bildschirms gelöst sind.

Während du den oberen Rand des LCD aus dem vorderen Display-Rand ziehst, entferne den kleinen Magneten, der dafür sorgt, dass das Display in den Ruhezustand versetzt wird, wenn es geschlossen ist.

Hebe den oberen Rand des LCD aus dem vorderen Display-Rand und ziehe die Unterkante leicht von den Scharnieren weg.

Schiebe den Stecker des Hintergrundbeleuchtungskabels durch den Schlitz im vorderen Display-Rand.

Entferne das LCD.

Hebe den Display-Inverter mit der Spitze eines Spudgers so weit an, dass du ihn mit den Fingern greifen kannst.

Hebe den Display-Inverter aus den Scharnieren.

Trenne das Displaykabel vom Display-Inverter.

Entferne den Display-Inverter und lege ihn beiseite.

Entferne die beiden 10,3 mm Torx-Schrauben (T8), die die Scharniere in der Nähe des Displaykabels sichern.

Entferne die beiden 10,3 mm Torx-Schrauben, die die Mitte der Scharniere sichern.

Entferne das letzte Paar der 10,3 mm Torx-Schrauben (T8), mit denen die Scharniere am vorderen Rand befestigt sind.

Trenne die Scharniere vom vorderen Display-Rand.

Verwende die Spitze eines Spudgers, um die graue Kunststoffabdeckung an der Seite des Inverter-Kabels von den Scharnieren abzuhebeln.

Entferne die Kunststoffabdeckung und lege sie beiseite.

Schiebe die Inverter- und Antennenkabel aus ihrem Schlitz in den Scharnieren.

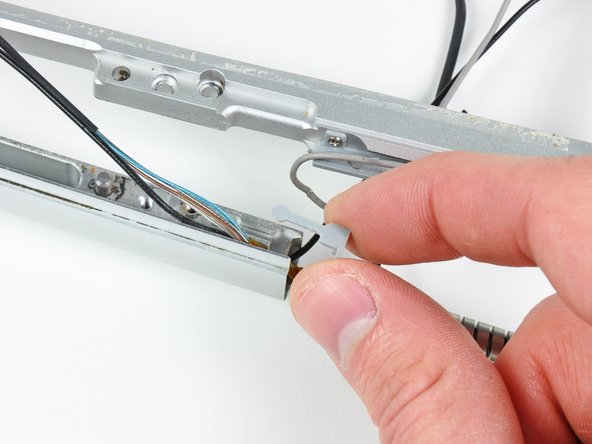

Führe sowohl das schwarze als auch das graue Antennenkabel aus der schwarzen Kunststoff-Kabelhalterung, die am Inverterkabel befestigt ist, heraus.

Entferne die 2,7 mm Kreuzschlitzschraube, mit der die Erdungsschleife des Displaykabels am vorderen Display-Rand befestigt ist.

Entferne die Scharniere (bei noch angeschlossenem Displaykabel) vom vorderen Displayrand.

Vorderer Display-Rand bleibt bestehen.
